      電能質量SVG散熱方案Power quality SVG cooling solution





      　　靜止無功補償裝置（SVC）裝置是一種綜合治理電壓波動和閃變、諧波以及電壓不平衡的重要設備。SVG是一種比SVC更為先進的新型靜止型無功補償裝置，是靈活柔性交流輸電系統（FACTS）技術和定制電力（CP）技術的重要組成部分，現代無功功率補償裝置的發展方向。二者在輸配電電力系統中得到了廣泛應用：遠距離電力傳輸、城市二級變電站（35/110kV)、電弧爐、軋機提升機等其他重工業負載、區域電網、光伏供電、風電場、電力機車供電等領域。SVG屬于高熱元件，需配合散熱性能優良的散熱器，才能保證其他穩定的運行，以及增加使用壽命。

　　文軒熱能在SVC/SVG散熱上有豐富的技術經驗，可提供散熱性能優良的解決方案，包括提供自然冷卻、強制風冷、液冷方面技術服務支持。





      客戶SVG散熱設計要求如下：









      環境溫度：




      40?C




      風格型號：




      R4D560-AQ03-01








      海拔高度：




      3000m




      總體溫度要求：




      <35?C








      假定IGBT型號：




      Infineon IHV IGBT，1250W/pcs，共2pcs, 電阻體100W，total 2600W。




      散熱介質型號：




      0.2mm

			K=4W/m*K








      模塊功率及數量：




      7個，總功率為2600*7=18200W

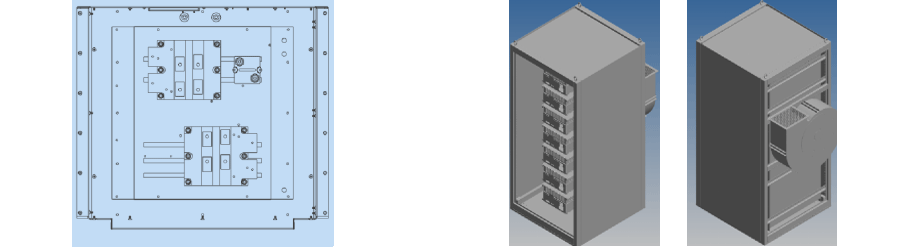

      SVG散熱器單體模組熱源布置示意圖：機柜整體局部示意圖：



      文軒熱能提供的散熱器設計方案主要參數：







      • .散熱器尺寸為400x380x100mm，熱管布管特定設計；
        •

      • .發熱體和散熱片間使用導熱硅脂；
        •

      • .使用壁厚1.0MM定制熱管保證散熱效能；
        •

      • .底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能；
        •

      • .熱分析Epoxy導熱系數調整到工作極限溫度對應數據，確保仿真與實際的一致性；
        •

      • .采用全鋁Bonded 散熱片；
        •

      • .產品單重約為：22.6Kg；
        •

      • .板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；
        •

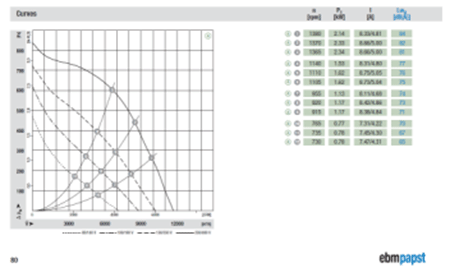

      散熱器風機參數為：

Ebm-papst 560型風機，型號為：R4D560-AQ03，數據如下：

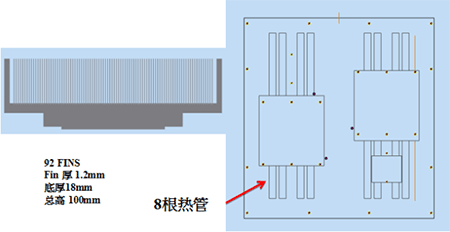

      散熱器形式平面示意圖：

采用bonded fin +8熱管設計

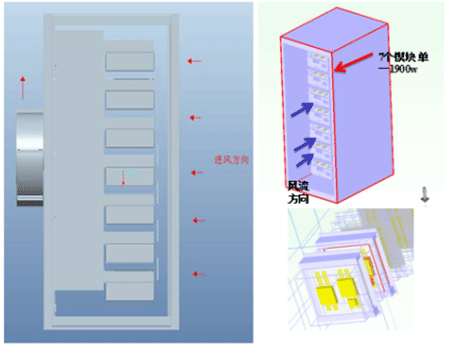

      散熱器進出風仿真示意圖：

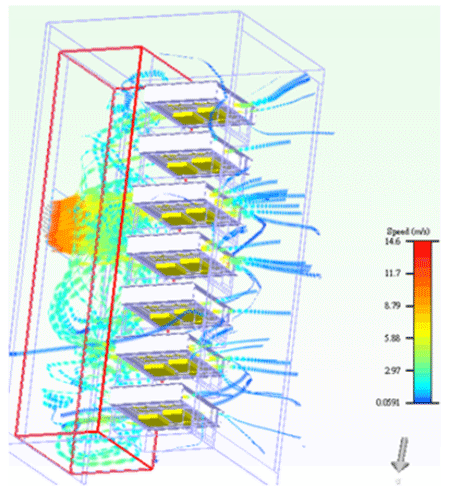

      風流仿真示意圖：

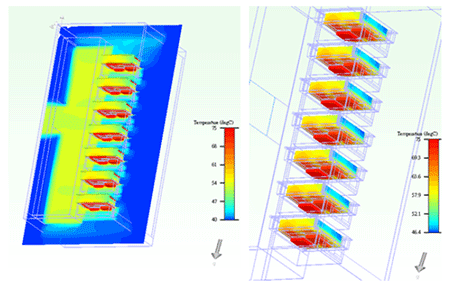

      散熱器溫度仿真示意圖：

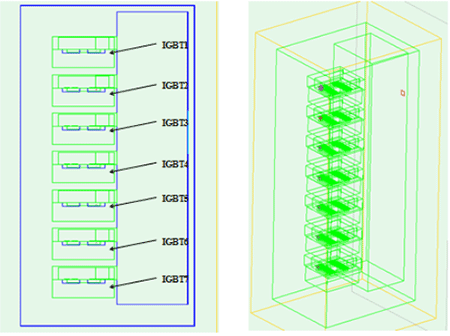

      散熱器測溫點仿真示意圖：





      IGBT排列圖 　　人口風速為散熱體fin形外距離2~3cm的中間點







      散熱器仿真數據匯總：









      項 次




      最高溫度 C




      入口風速 m/s




      熱阻值 C/W




      散熱器仿真數據顯示：溫度都在75℃

			以下，溫升小于35℃,符合客戶設定要求。








      模組1




      74.56




      5.4




      0.0133








      模組2




      74.48




      5.39




      0.013








      模組3




      74.52




      5.4




      0.013








      模組4




      73.72




      5.36




      0.013








      模組5




      74.56




      5.56




      0.013








      模組6




      74.63




      5.58




      0.013








      模組7




      74.43




      5.58




      0.013
