    變頻器散熱解決方案Electric car controller heat dissipation

    　　變頻器（VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jì)炔縄GBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。
    　　變頻器散熱對于變頻器的性能與使用壽命影響巨大，一個好的散熱散熱解決方案對于變頻器來說無疑是重要的，特別是在競爭激烈的情況下，良好的散熱能提升變頻器的質量，提升競爭力。文軒熱能多年來為眾多變頻器生產廠家提供先進的散熱技術與服務，為客戶變頻器產品量身訂制散熱解決方案，同時還提供有效的熱仿真、熱模擬、熱測試等技術支持，為變頻器產品性能的穩定發揮保駕護航。

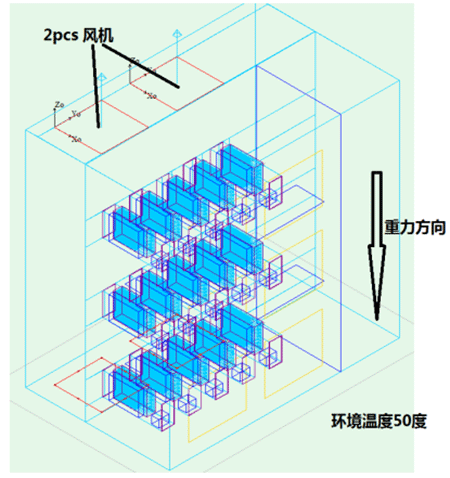

    變頻器的仿真模型示意圖及相關參數：

    參數：
    （1）環境溫度調整為50?C；
    （2）風機使用2pcs；
    （3）調整散熱片結構及參數。
    （4）使用導熱介質為7762，K=4w/m*K,0.2mm
    （5）熱管導熱模型參數調整為：
    　　　 K radius=130W/m*K，
    　　　 K length=32000W/m*K；
    （6）熱管表面接觸熱阻為bonding 2.5E-6；
    （7）使用Infineon IGBT 熱模型。

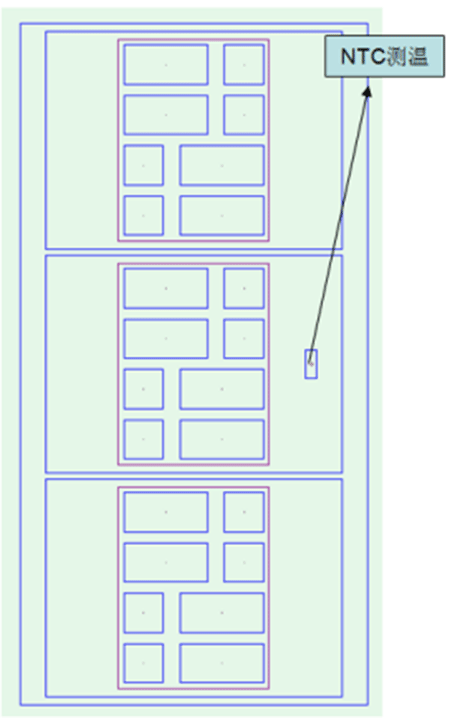

    IGBT模型仿真示意圖及參數：

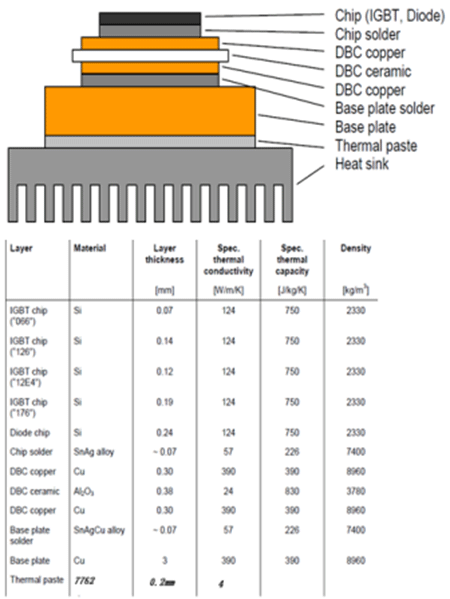

    下圖左為英飛凌FF600R17內部結構圖及發熱元件示意圖，總功率：660W，假設導熱介質為0.2mm厚7762導熱膏。

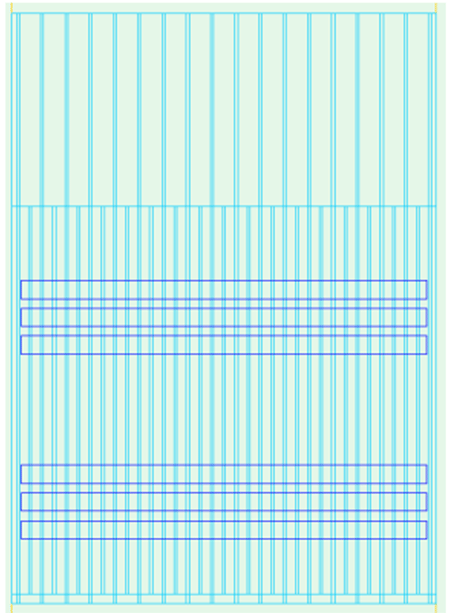

    熱管散熱器仿真模型示意圖及相關參數：
    散熱器參數：
    基板尺寸：230*320*14mm；
    Bonding fin: 厚15mm, 高72mm；
    Shorter fin: length 210mm，offset 5mm,17fins；
    Longer fins: length:320mm, 18fins；
    Total 35fins
    熱管參數：
    D9.5熱管；
    采用埋管方式嵌到散熱基板底部上； 6pcs，pitch 12mm；
    環氧樹脂粘合： K>=4W/m*K

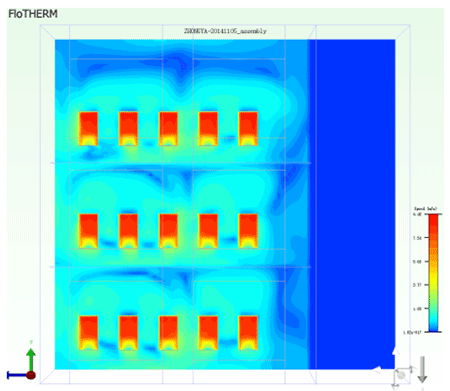

    模塊進氣氣流速度擴散程度仿真示意圖：
     module
      1 2 3 4 5
     DP(Pa) 209  211.6  208.3  210.5 211.1
      Flow(M^3/H) 693.4  694.9  692.4  699.0 703.1
       6  7  8  9 10
     DP(Pa) 195  202.8  201.6  202.4 203.7
     Flow(M^3/H) 675.3  685.2  677.3  680.1 679.4
      11  12  13  14 15
    PD(Pa) 195.3  199.7  197.1  200.2 200.5
    Flow(M^3/H) 671.6  680.6  669.5  673.6 674.5
    最小氣流：669.5m^3/H　最大氣流：703.1m^3/H

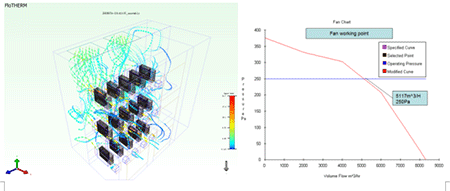

    變頻器模塊模型散熱仿真結果及風扇工作點示意圖：

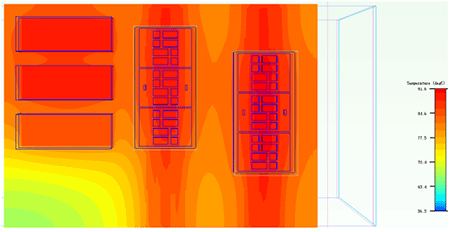

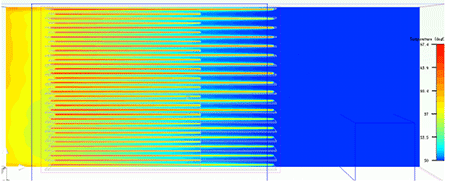

    變頻器散熱器中截面溫度擴散程度仿真示意圖（取流量最小模組）：
    （最小氣流值：669.5m^3/H，壓力值：197.1Pa。）

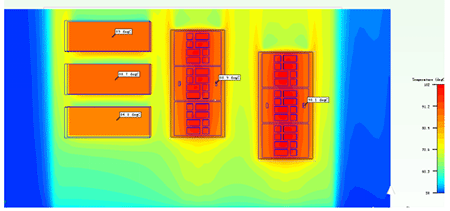

    散熱器模塊溫度擴散程度仿真示意圖：
    IGBT NTC和二極管溫度擴散程度仿真示意圖：


    　

     H.S
    Max Temp

     H.S Max DT

    Diode case temp
    (?C)

    IGBT 內部核心器件
    最高節點溫度（?C）

    Max Junction Temp.

    NTC temp.
    #1

    NTC temp.
    #2

    NTC DT

    #1

    #2

    H.S. with H.P.

    91.6

    41.6

    89
    88.7
    84.8

    88.9

    90.1

    1.2

    107.7

    108.9

    環境溫度為：50?C；假定使用7762導熱膏 0.2mm。
